電子失重秤的計量方法是什么?失重秤是以什么方法計量的呢?
失重秤是將秤量斗及給料機構作為整個秤體,通過儀表或上位機不停對秤體進行重量信號的采樣,計算出重量在單位時間的變化比率作為瞬時流量,再通過各種軟硬件的濾波技術處理,得出可以作為控制對象的“實際流量”。
這個流量的獲取非常重要,是失重秤能否準確計量的基礎。

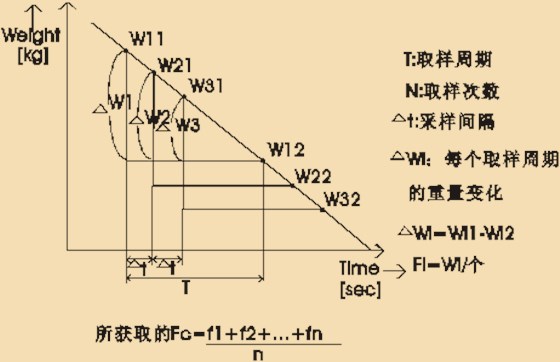

圖中介紹的是一種經典的方法:
失重秤計量方法
然后FC通過PID反饋算法,進行逼近目標流量的控制運算,輸出調節信號去控制變頻器等給料機控制器。
失重秤設計必須注意的事項,影響精度的因素:
失重秤兼有靜態秤、動態秤特點,因此,在設計系統時,要求:
1. 正確的輸送率范圍,一般實際工作范圍為額定輸送量的60%~70%最佳。若采用交流調速,對應變頻率為35-40Hz最佳。這樣保證調節范圍寬。還由于在輸送率過低時,系統穩定性差。
2. 傳感器量程選用適當,按公式
也就是說,傳感器也用到其量程的60%~70%,信號變化范圍寬,對提高精度極為有利。
3. 機械結構設計要確保物料流動性好,同時保證補料時間短,補料不應過于頻繁,一般要求5-10分鐘補一次料。配套傳動系統要保證運行平穩,線性好。
